Se lancer dans la fabrication d’une borne arcade en mode diy, voilà une aventure qui séduit de plus en plus d’amateurs de rétro-gaming. Que ce soit pour redécouvrir les jeux cultes ou vivre la nostalgie des salles obscures à la maison, remettre en route ces véritables machines du bonheur n’a rien d’inaccessible. Entre plans et patrons bien pensés, choix des matériaux adaptés et quelques notions de bricolage, il suffit surtout d’un peu de motivation pour voir naître un coin gaming unique et sur-mesure.
Préparer son projet : choisir les matériaux et trouver les bons plans
Démarrer la création d’une borne arcade demande avant tout un peu de préparation. Impossible de poser la première planche de bois sans savoir précisément où l’on va. La phase de conception consiste donc, d’abord, à définir le style recherché : borne classique debout, bartop à poser sur un meuble, ou version miniature personnalisée.
L’étape suivante demande de rassembler les plans et patrons nécessaires pour orienter la découpe des différentes pièces. Ces schémas ont pour but de visualiser les dimensions, anticiper l’assemblage, et gagner du temps lors de l’usinage. On trouve aujourd’hui de nombreux exemples de plans, certains très détaillés, permettant même d’adapter la taille selon l’espace disponible.
Quels matériaux retenir pour la fabrication d’une borne arcade ?
Le choix des matériaux joue évidemment sur le rendu final comme sur la solidité de la machine. Le MDF est souvent plébiscité car il se travaille facilement et offre une bonne résistance au poids des équipements, y compris l’écran. D’autres préféreront du bois contreplaqué, appréciant son aspect brut après peinture et décoration. Pour certaines parties visibles ou lumineuses du panneau de contrôle, le plexi ou le verre peuvent venir compléter la structure.
Mieux vaut prévoir suffisamment de matière première afin d’éviter les mauvaises surprises au moment de la découpe et usinage. Dans tous les cas, penser à anticiper la gestion des chutes et prévoir de quoi renforcer les angles sensibles, notamment autour de l’ouverture destinée à accueillir l’écran.
S’organiser et réunir les outils indispensables
Avant d’envisager la découpe, il faudra s’équiper avec quelques outils incontournables tels que la scie sauteuse ou circulaire, la perceuse-visseuse, et bien sûr du matériel de mesure précis. L’assemblage va aussi nécessiter des serre-joints résistants, du papier abrasif et une visserie adaptée aux matériaux choisis.
Prenez soin de dresser une liste de contrôle de tout le matériel requis : chaque étape – découpe, ponçage, assemblage ou peinture – comporte ses propres besoins spécifiques. Cela permet de ne pas ralentir la progression une fois le chantier commencé.

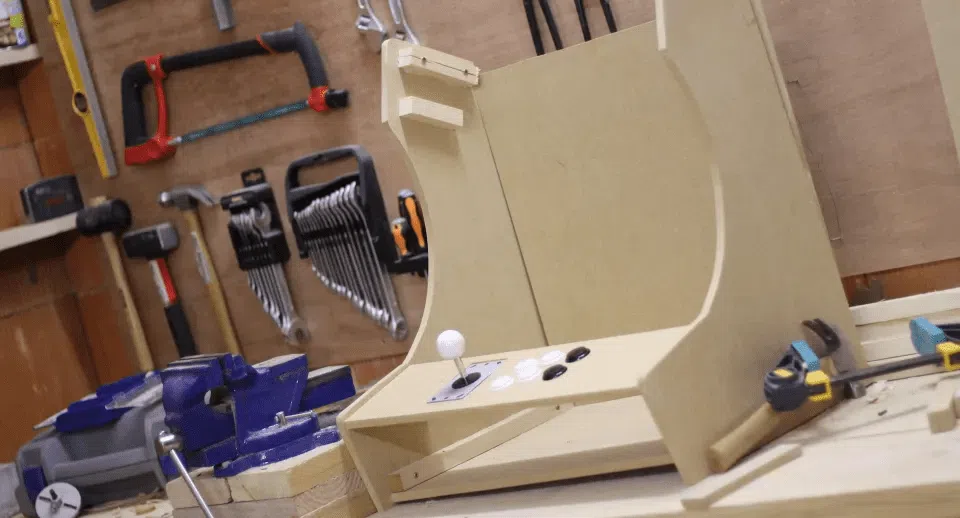

Découpe, usinage et montage de la carcasse : assembler sa borne arcade
Une fois le plan à portée de main et les plaques prêtes, place à la découpe et à l’usinage. Ici, mieux vaut travailler à plat et procéder méthodiquement : tracer chaque contour, vérifier les mesures, puis avancer pièce par pièce.
Afin de garantir la stabilité, pensez à renforcer les éléments latéraux par des tasseaux internes. L’assemblage se fait en plusieurs passes, démarrant généralement par la base, suivie du dos et des côtés, puis du panneau supérieur. Un bon repérage évite les erreurs et limite le risque de forcer lors du montage.
Soigner la finition avec peinture et décoration
Après le montage brut, il convient de poncer chaque surface exposée. Ce travail peut sembler long mais garantit une meilleure accroche pour la suite : peinture et décoration. Soit vous décidez de partir sur un rendu sobre, coloris uni pour accentuer le côté vintage, soit vous laissez parler votre créativité avec stickers thématiques, bandes adhésives ou motifs peints à la main.
Pensez à protéger certaines zones (notamment l’intérieur du caisson destiné à recevoir l’électronique) et à appliquer deux couches minimum pour un résultat impeccable. Là encore, le choix des matériaux influe sur la technique à utiliser, qu’il s’agisse de MDF, bois massif ou surfaces type plexi.
Installer l’écran, boutons, joystick et assembler le panneau de contrôle
Le cœur de la borne réside autant dans l’aspect extérieur que dans son panneau de contrôle, souvent appelé control panel. Cette partie réclame rigueur et précision puisque l’installation de l’écran doit être parfaitement centrée et stable. Fixez-le solidement grâce à des équerres ou à un cadre interne adapté à ses dimensions.
Pour les commandes, privilégiez des boutons réactifs et un joystick robuste. Il existe des kits tout prêts pour faciliter l’installation de la connectique et du câblage sans mauvaises surprises. Le perçage du plateau demandera méticulosité pour aligner bien droit chaque composant : marquer, pré-percer puis agrandir à la bonne taille suivant le diamètre requis.
L’électronique et le câblage dans la fabrication diy : transformer la carcasse en machine de jeu
Installer la partie électronique nécessite de relier proprement tous les composants au cœur du système – généralement un micro-ordinateur ou carte équipée d’un émulateur compatible avec vos classiques favoris. La gestion du câblage peut vite devenir une source de frustrations si elle n’est pas anticipée.
Utiliser des connecteurs rapides, étiqueter les fils et regrouper les faisceaux simplifie grandement le dépannage ou les futures évolutions. L’alimentation électrique doit disposer d’une protection efficace et rester accessible pour couper l’arrivée de courant à tout moment. Un ventilateur peut améliorer le refroidissement si la configuration génère de la chaleur.
Personnalisation et astuces pour un confort optimal
Régler la luminosité de l’écran, ajouter un éclairage LED sous le panneau de contrôle ou intégrer des ports USB sont autant d’options “maison” pour aller plus loin dans l’expérience. Certains choisissent d’intégrer un système audio performant ou même des rangements discrets pour manettes supplémentaires.
La beauté du diy ? Chaque fabrication de borne arcade ressemble à son concepteur. Améliorer l’ergonomie du control panel, ajouter un support amovible pour clavier externe ou prévoir une trappe discrète pour des réparations futures font rapidement la différence lors des longues sessions de jeu solo ou entre amis.
- Travailler à partir de plans et patrons clairs
- Prendre le temps d’une découpe et usinage soignés
- Assembler la borne en renforçant les points clés
- Soigner peinture et décoration pour refléter votre univers
- Installer efficacement écran, boutons, joystick et autres éléments de contrôle
Questions fréquentes sur la fabrication diy de borne arcade
Quels matériaux utiliser pour une borne arcade solide ?
Plusieurs options existent selon le rendu attendu : le MDF reste le plus simple à travailler et propose un bon rapport qualité-prix. Le bois contreplaqué ajoute une touche authentique, tandis que le plexi ou le verre peuvent donner un look moderne sur le panneau de contrôle.
- MDF (épaisseur conseillée : 16-18 mm)
- Contreplaqué
- Plexiglas pour les faces translucides
- Verre sécurisé pour surfaces vitrées optionnelles
Comment réussir la découpe et l’usinage des panneaux ?
Il vaut mieux travailler lentement et mesurer plusieurs fois lors du traçage des patrons. Utilisez des lames adaptées, fixez fermement le matériau, et poncez soigneusement chaque bord coupé. Renforcez les points de fixation principaux et testez à blanc l’assemblage avant vissage définitif.
- Tracer avec précision grâce à des plans détaillés
- Utiliser une scie adaptée (sauteuse, circulaire)
- Poncer les arêtes pour éviter échardes ou fissures
Où placer l’écran sur une borne arcade homemade ?
Placer l’écran dépend du format : sur une grande borne, privilégiez une installation légèrement inclinée à hauteur des yeux pour un confort optimal. Sur les modèles compacts ou bartop, veillez simplement à ce que l’affichage reste visible sans fatigue pour le cou.
| Type de borne | Inclinaison écran |
|---|---|
| Borne classique | 10-15° vers l’arrière |
| Bartop | 5-10° selon hauteur disponible |
Quelles étapes suivent l’assemblage ?
Après avoir monté la caisse principale, passez au ponçage minutieux. Peinture et décoration viennent ensuite, avant d’installer écran, boutons, joystick et tout le câblage électronique. Terminez par une vérification globale pour corriger les dernières finitions.
- Peindre et décorer toutes les faces visibles
- Positionner l’écran en sécurité
- Installer le panneau de contrôle et raccorder boutons et joysticks
- Effectuer le câblage complet
